서지보호기란? 과전압을 제한하고 서지저류를 전류 (轉流) 시키는 적어도 하나의 비선형 소자를 포함하는 장치로서 전력계통의 장비들을 보호하기 위함.



서지보호기의 목적

  • 전력계통의 전원선, 통신선, 신호선 등의 도체를 통하여 발생, 침입되는 과도 이상 전압을 Surge라 하며 Surge의 침입으로

    인하여 전자 기기, 전자 부품의 파손, 소프트웨어의 오동작 등 많은 피해가 초래되고 있으며 이러한 장비를 보호하기 위하여

    서지보호기(Surge Protector Device : SPD)가 필요하다.



서지보호기의 설치규정

  • 전기설비  기술기준의 판단기준(2011년 1월 5일)  -> 제18조(접지공사의 종류)
    ⑦ 전기설비의 접지계통과 건축물의 피뢰설비 및 통신설비 등의 접지극을 공용하는 통합접지(국부접지계통의 상호접속으로 구성되는 그 국부접지계통의 근접구역에서는 위험한 접촉전압이 발생하지 않도록 하는 등가 접지계통) 공사를 할 수 있다. 이 경우 제6항의 규정을 따르며, 낙뢰 등에 의한 과전압으로부터 전기설비 등을 보호하기 위해 KS C IEC 60364-5-53-534에 따라 서지보호장치(SPD)를 설치하여야 한다.

  •  KS C IEC 62305(피뢰시스템) -> 제4부 구조물 내부의 전기전자시스템
     뇌전자임펄스(LEMP)에 대한 보호 :  일반적 사항, 건축물 내의 접지와 본딩, 자기차폐, 배선경로, SPD의 요건, 기존건축물 내의 장비보호

  •  KS C IEC 60364(건축전기설비) -> 5-53 전기기기의 선정 및 시공 내용 中
    534.2.3 서지 보호 장치(SPD)의 선정 SPD는  KS C IEC 61643-1에 부합하여야 한다.

  •  내선규정(2010년) -> 1445-17 공통접지 등의 시설
    ② 전기설비의 접지계통과 건축물의 피뢰설비 및 통신설비등의 접지극을 공용하는 통합접지 (국부접지계통의 상호접속으로 구성되는 그 국부접지계통의 근접 구역에서는 위험한 접촉전압이 발생하지 않도록 하는 등가 접지계통) 공사를 할 수 있다. 이 경우 제1항의 규정을 따르며, 낙뢰 등에 의한 과전압으로부터 전기설비 등을 보호하기 위해 52200-2에 따라 서지보호장치(SPD)를 설치하여야 한다. (판단기준 18)

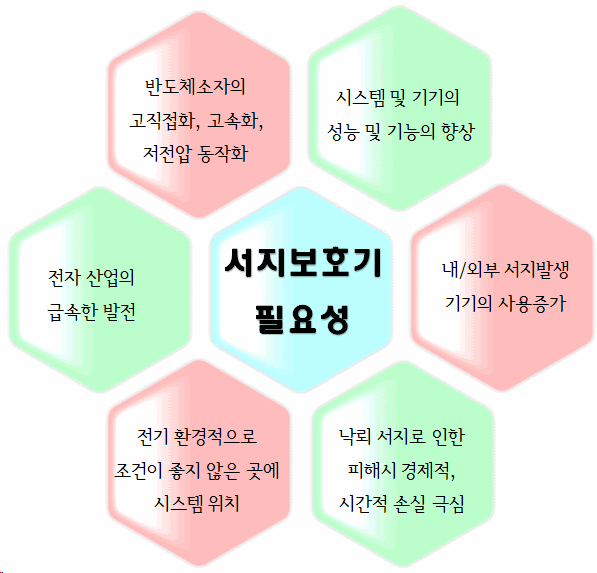

서지보호기(SPD)의 필요성

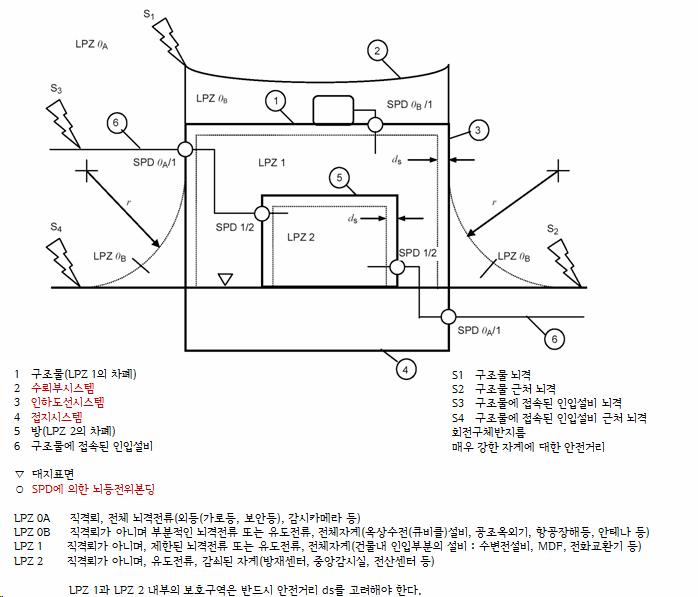

LEMP에 대한 보호대책에 의해 정의된 LPZ






서지보호기의 설치장소

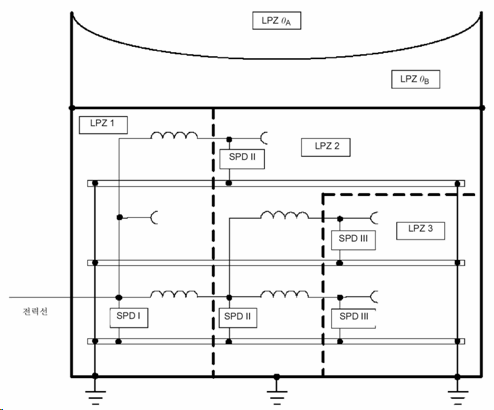

등급별 설치위치

SPDⅠ(ClassⅠ)-뇌서지보호

  •  구조물의 인입구 (LPZ1의 경계, 주분전반, 배전반)



SPDⅡ(ClassⅡ)-과전압 보호

  •  구조물의 인입구 + 보호대상기기 근처



SPDⅢ(ClassⅢ)-정밀기계 보호

  •  보호대상기기 근처(LPZ2, LPZ2이상의 경계 2차분전반, 배전반)
