접지 시스템이란? 뇌격전류를 대지로 흘려 방출시키기 위한 외부피뢰시스템의 일부로  접지전극 또는 접지봉이라 함.



접지시스템의 목적


  • 전기성질을 이용하는 모든 회로 및 시스템의 기준전위를 대지와 전기적으로 접속하는 것으로 그 전위를 대지와 같은 전위 또는 전위차를 최소화 시켜 접촉전압과 보폭전압에 의한 인명 및 가축의 안전을 확보할 뿐만 아니라 전기, 전자, 통신 및 각종 제어기기의 손상방지와 안정적 운용 목적으로 대지에 전기적 단자(접지전극)를 접속하는 것.




접지시스템과 접지저항


  • 위험한 과전압을 최소화하고 뇌격전류를 대지로 방류하는 데에 있어 적합한 접지시스템의 형상과 낮은 접지저항값
     (10 Ω이하의 접지저항)이 바람직함.

  •  피뢰의 관점에서 구조체를 사용한 통합 단일의 접지시스템이 바람직하며, 이는 모든 접지목적에도 적합함.

  •  접지시스템의 총 접지저항
     ① 접지도선과 접지전극이 가지는 자체의 전기저항
     ② 접지전극의 표면과 대지사이의 접촉저항
     ③ 접지전극 주위의 토양이 가지는 전기저항 즉, 대지저항률에 의해 정해지는 전기저항
  •  고주파수의 접지전류에 대해서는 접지전극과 접지도선의 저항뿐만 아니라 인덕턴스, 그리고 토양의 비유전율,  접지전극과 토양의 접촉상태에 의한 영향을 고려

  •  고주파수에 대해서는 토양의 비유전율의 영향도 크게 나타나게  됨으로 뇌격전류와 같은 고주파수의 접지전류에 대한 접지임피던스는 저항, 인덕턴스, 정전용량 등 3가지 회로요소에 의해서 특징지어지며, 각 요인의 영향의 정도에 따라 저항성, 유도성, 용량성 접지임피던스로 나타남.

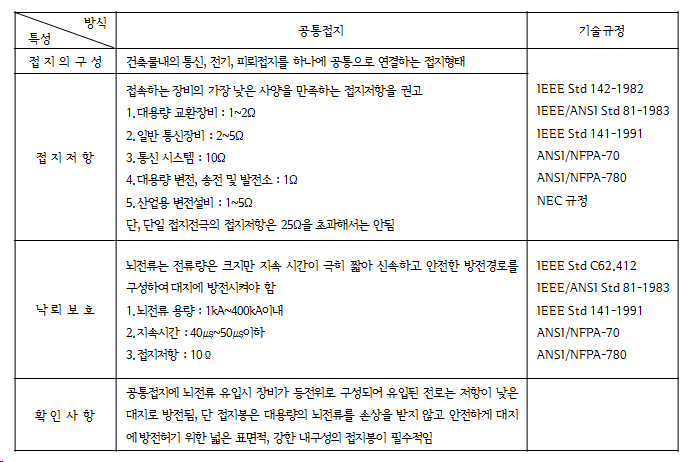

공통접지의 국외 권고규정

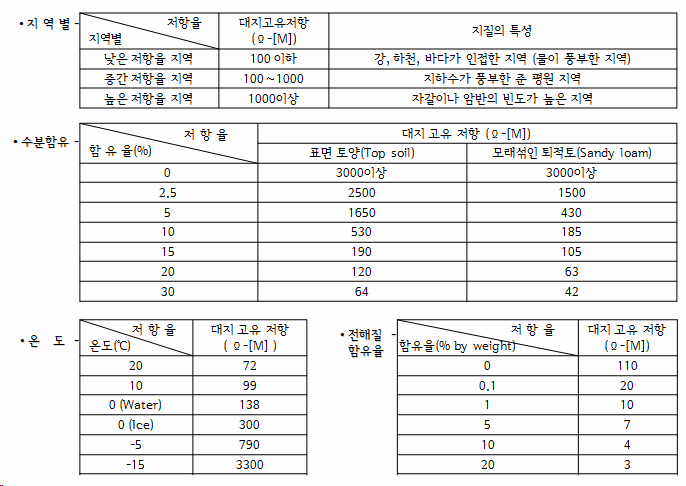

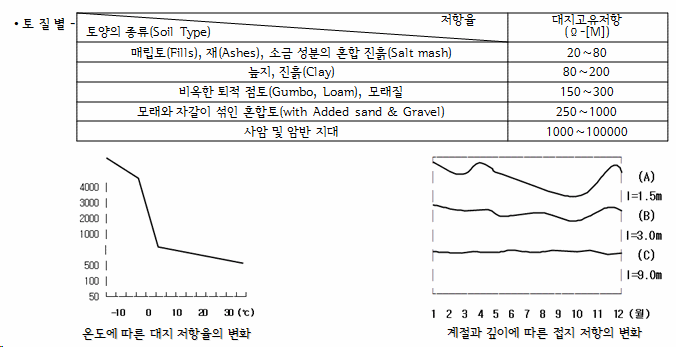

대지저항률에 영향을 미치는 요인
