수뢰부(피뢰) 시스템 설치기준 요약

  • 현재 국내피뢰규정인 KS C IEC 62305 (한국산업규격)의 수뢰부시스템은 보호각법, 회전구체법, 메쉬법만을 인정하여 보호범위 산정함.

  •  이온방사형 및 유도광역피뢰침은 국내피뢰규정인 KS C IEC 62305(한국산업규격)에서 인정되지 않으며, 일반 돌침피뢰침으로만 인정하며, 방사능피뢰침은 법적으로 허용되지 않음.

  •  한국산업규격 KS C IEC 62305에 적합하고 회전구체법으로 정확한 설계 및 보호가 가능한 돌침피뢰침과 수평도체 조합을 사용하는 것이 가장 적합한 설계라 판단함.



수뢰부(피뢰) 시스템(회전구체법)의 설계




  • 2개 이상의 수뢰부에 동시에 접촉되도록 또는 1개 이상의 수뢰부와 대지에 동시에 접촉되도록 구체를 회전시킬 때에 구체표면의 포물선으로부터 보호대상물 측을 보호범위로 하는 방법이 회전구체법이며, 이 회전시킨 구체를 회전구체라 함.

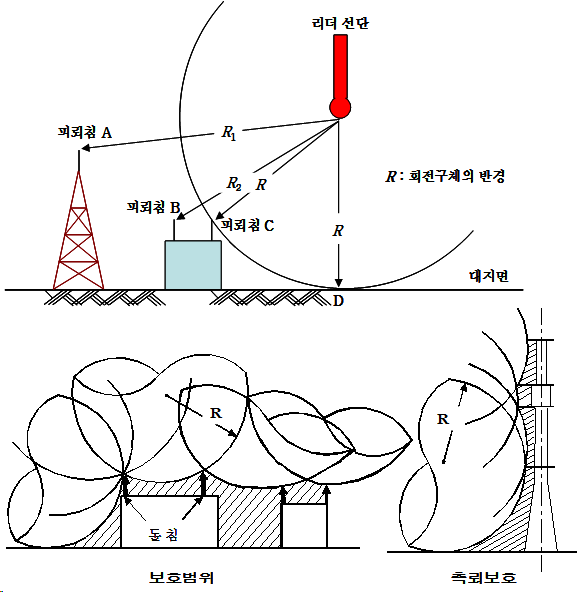

  •  회전구체법을 적용하여 보호범위를 산정하는 경우 회전구체가 접촉하는 부분에 수뢰부를 설치해야 하며, 그림과 같이 보호반경에 해당되는 구체를 회전시켰을 때 구체에 의해 가려지는 부분이 보호범위임.
