수뢰부(피뢰) 시스템이란? 낙뢰를 받아들일 목적으로 피뢰침, 메시도체, 가공지선 등과 같은 금속 물체를 이용한 외부피뢰시스템의 일부를 말함.(통상 피뢰침이라고 함)



피뢰침의 목적

  • 구조물에 입사하는 측뢰 및 직격뢰를 포착하고, 화재 또는 폭발을 일으키는 위험한 불꽃방전이 발생하지 않도록  뇌격전류를 대지로 방류하기 위한 목적



피뢰침의 설치규정

  • 건축물의 설비기준 등에 관한 규칙 (제20조 피뢰설비)

      - 20m 이상의 건축물에 피뢰설비 설치

      - 위험물 저장 및 처리시설에 설치하는 피뢰설비는 한국산업규격이 정하는 보호등급 II 이상이어야 함

  •  산업안전기준에 관한 규칙 (제357조 피뢰침의 설치)

      - 화약류 또는 위험물을 저장하거나 취급하는 시설물에 설치

  •  위험물 안전관리법 시행규칙 (별표 4 VIII 제8호/별표5 I 제16호)

      - 제조소 : 지정수량의 10배 이상의 위험물을 취급하는 제조소

      - 저장창고 : 지정수량의 10배 이상을 저장하는 창고

  •  방송공동수신설비의 설치기준에 관한 규칙(제6조 수신 안테나의 설치방법)

     - 벼락으로부터 보호되도록 안테나와 피뢰설비가 1m이상 이격

  •  전기통신설비의 기술기준에 관한 규칙

  •  광산보안법 시행규칙

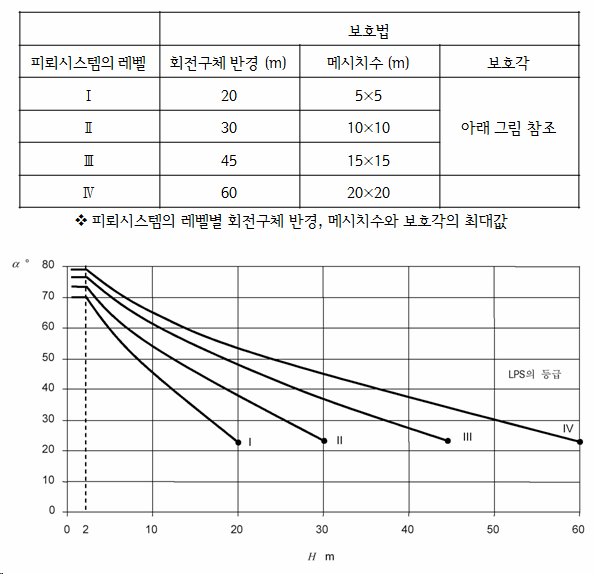

피뢰시스템의 배치

피뢰시스템의 재료

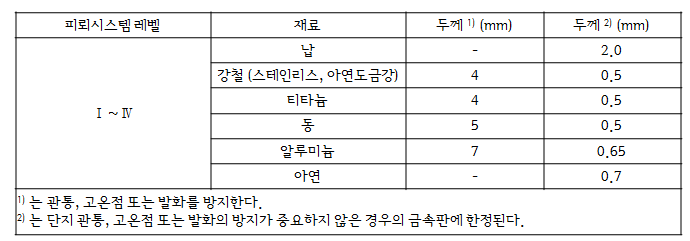

수뢰부시스템용 금속판 또는 금속배관의 최소 두께
